Коническая шаровая мельница
В конструкции привода используются крупногабаритные двухрядные самоустанавливающиеся роликоподшипники вместо подшипников скольжения, что значительно снижает силу трения, облегчает запуск и обеспечивает заметную экономию энергии.
Описание
маркер
Описание продукции
1. В конструкции привода используются крупногабаритные двухрядные самоустанавливающиеся роликоподшипники вместо подшипников скольжения, что значительно снижает силу трения, облегчает запуск и обеспечивает заметную экономию энергии.
2. Разгрузочный конец выполнен конической формы, что увеличивает полезный объем и обеспечивает автоматическую классификацию материала и мелющих тел - по мере приближения к разгрузочному отверстию диаметр шаров уменьшается, усиливая обратное измельчающее воздействие.
3. Цельная рама конструкции упрощает строительные работы и монтаж оборудования.
Область применения
Шаровая мельница является ключевым оборудованием для измельчения сырьевых материалов и наиболее широко применяемым устройством, особенно эффективным для тонкого помола.
Технические параметры
| Модель | Диаметр стержня
(mm) |
Длина стержня
(mm) |
Скорость вращения в об/мин
(rp.m) |
Электродвигатель | Эффективный объем
m³ |
Максимальная загрузка шариков
(t) |
Габаритные размеры | Вес
(kg) |
||||
| Модель | Мощность
(k) |
Скорость вращения
(r/min) |
L
(mm) |
W
(mm) |
H
(mm) |
|||||||
| GZM0912 | Ф900/Ф675 | 900/300 | 41.57 | Y160L-6 | 11 | 970 | 0.59 | 1 | 3271 | 1815 | 1400 | 4263 |
| GZM0916 | Ф900/Ф675 | 1350/300 | 41.57 | Y180L-6 | 15 | 970 | 0.83 | 1.42 | 3786 | 1815 | 1400 | 4844 |
| GZM0918 | Ф900/Ф675 | 1500/300 | 41.57 | Y180L-6 | 15 | 970 | 0.91 | 1.56 | 3936 | 1815 | 1400 | 5100 |
| GZM0921 | Ф900/Ф675 | 1800/300 | 41.57 | Y200L1-6 | 18.5 | 970 | 1.07 | 1.84 | 4301 | 1815 | 1400 | 5420 |
| GZM1216 | Ф1200/Ф900 | 1200/400 | 36.4 | Y200L2-6 | 22 | 970 | 1.67 | 2.87 | 3912 | 2076 | 1620 | 6500 |
| GZM1220 | Ф1200/Ф900 | 1600/400 | 37.38 | Y225M-6 | 30 | 980 | 2.14 | 3.68 | 4443 | 2076 | 1620 | 7300 |
| GZM1224 | Ф1200/Ф900 | 2000/400 | 37.38 | Y250M-6 | 37 | 980 | 2.61 | 4.49 | 5088 | 2138 | 1670 | 9300 |
| GZM1226 | Ф1200/Ф900 | 2200/400 | 37.38 | Y250M-6 | 37 | 980 | 2.84 | 4.88 | 5288 | 2138 | 1670 | 9647 |
| GZM1228 | Ф1200/Ф900 | 2400/400 | 37.38 | Y280S-6 | 45 | 980 | 3.07 | 5.28 | 5558 | 2168 | 1670 | 10160 |
| GZM1520 | Ф1500/
Ф1200 |
1500/500 | 32.1 | Y280M-6 | 45 | 740 | 2.84 | 4.88 | 4825 | 2740 | 2110 | 12891 |
| GZM1523 | Ф1500/
Ф1200 |
1800/500 | 31.37 | YR280S-8 | 55 | 723 | 3.29 | 5.66 | 5335 | 2740 | 2110 | 13913 |
| GZM1526 | Ф1500/
Ф1200 |
2100/500 | 31.37 | YR280S-8 | 55 | 723 | 3.74 | 6.43 | 5635 | 2740 | 2110 | 14664 |
| GZM1529 | Ф1500/
Ф1200 |
2400/500 | 30.46 | YR280M-
8 |
75 | 725 | 4.19 | 7.2 | 6037 | 2740 | 2160 | 16916 |
| GZM1535 | Ф1500/
Ф1200 |
3000/500 | 30.46 | YR280M-
8 |
75 | 725 | 5.08 | 8.74 | 6637 | 2740 | 2160 | 18462 |
| GZM1545 | Ф1500/
Ф1200 |
4000/500 | 27 | YR280M-
8 |
110 | 735 | 6.58 | 14 | 7637 | 2740 | 2160 | 27600 |
| GZM1836 | Ф1830/
Ф1500 |
3000/600 | 252 | YR315m1-
8 |
180 | 735 | 8.01 | 13.7 | 8560 | 3812 | 3134 | 30254 |
| GZM1845 | Ф1830/
Ф1500 |
4000/500 | 25.2 | YR315m2-
6i |
155 | 735 | 10.02 | 18 | 6875 | 3510 | 2450 | 32000 |
| GZM1856 | Ф1830/
Ф1500 |
5000/600 | 25.2 | YR355m1-
6s |
200 | 735 | 12.5 | 20 | 10385 | 3910 | 3334 | 40785 |
Замечание
1. При расчетах принимается насыпная плотность 1,6 т/м³. Оборудование с шириной загрузочного отверстия ≥600 мм относится к крупному типу, 300-600 мм - к сверхкрупному.
2. Изображения продукции, модели, технические данные, функции, характеристики и параметры на данном сайте приведены исключительно в справочных целях. Компания Хэнцзи оставляет за собой право вносить изменения в указанную информацию. За актуальными данными обращайтесь к физическим образцам продукции и технической документации. Если не указано иное, все права на интерпретацию данных, представленных на сайте, принадлежат Хэнцзи Тяжелое Машиностроение.
связаться с нами
Сопутствующие популярные продукты
Реактор-смеситель для выщелачивания
Смесительный бак представляет собой необходимое оборудование, в котором электродвигатель через клиноременную передачу приводит во вращение лопастное колесо, обеспечивая тщательное перемешивание реагентов с пульпой.
PE щековая дробилка
Щековая дробилка PE (сокращенно «щековая дробилка»), являясь классическим и надежным оборудованием для первичного дробления, широко применяется в следующих областях: дробление металлических и неметаллических руд, переработка строительных материалов для производства щебня и искусственного песка.
Стержневая мельница
Область применения: широко используется в горнодобывающей и гидроэнергетической отраслях.
Сгуститель
Сгуститель представляет собой широко применяемое в горной промышленности обогатительное оборудование, способное концентрировать ценные элементы в руде посредством процессов осаждения, фильтрации и сгущения, тем самым повышая их содержание и объем добычи.
HJC пружинная конусная дробилка
Серия конусных дробилок HJC с пружинной амортизацией представляет собой современное высокопроизводительное дробильное оборудование, разработанное компанией Хэнцзи на основе внедрения и адаптации зарубежных технологий Symons.
WL питатель
Питатели серии WL выпускаются в двух конструктивных вариантах: со стальным листовым и решетчатым корпусом.
Гидроциклон
Основная информация Применена технология нелинейной центробежной классификации с многоступенчатым...
XSD колесно-ковшовый классификатор для песка
Пескомойка серии XSD, широко известная как ковшовая пескомойка, представляет собой высокоэффективное оборудование для промывки песка, разработанное компанией Хэнцзи Тяжелое Машиностроение с учетом передовых международных технологий и особенностей отечественной промышленности нерудных материалов.
GPR дробилка для песка
В ответ на растущий спрос рынка нерудных материалов на масштабируемость, ресурсосбережение, экологичность и высококачественный искусственный песок, на основе тысяч успешных применений ударных дробилок для производства песка, наша компания провела дальнейшую оптимизацию конструкции и функций ударной дробилки, представив новое поколение высокоэффективного и экономичного оборудования для производства и формовки песка – серию вертикальных ударно-отражательных дробилок GPR (также известных как пескодельные машины).
PDG горизонтальная гидравлическая валковая дробилка
Горизонтальная гидравлическая валковая дробилка представляет собой новое поколение валкового дробильного оборудования, разработанного с учетом передовых технологий как зарубежного, так и отечественного производства.

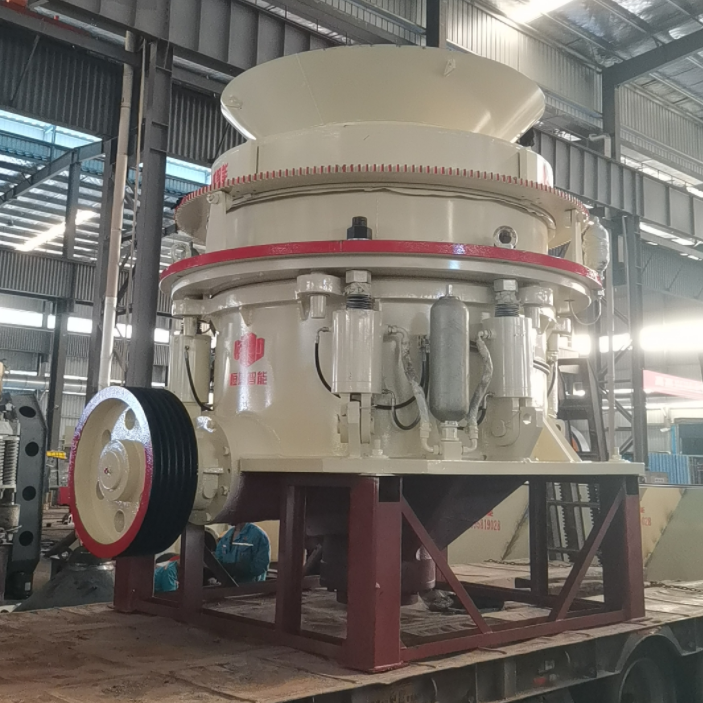

LH многоцилиндровая конусная дробилка
